기초 캐드 '사각형' 알아보기



사각형 : Rectangle

단축어 : REC

사각형이란 네 개의 선분, 즉 변으로 이루어진 도형이다.

이 변들이 서로 만나면서 네 개의 꼭짓점을 가지게 되고 사각형을 이룬다.

사각형은 변의 길이나 각의 크기에 따라 여러 종류로 나뉜다.

직사각형, 정사각형, 마름모, 평행사변형, 사다리꼴이 있다.

​

​

​

​

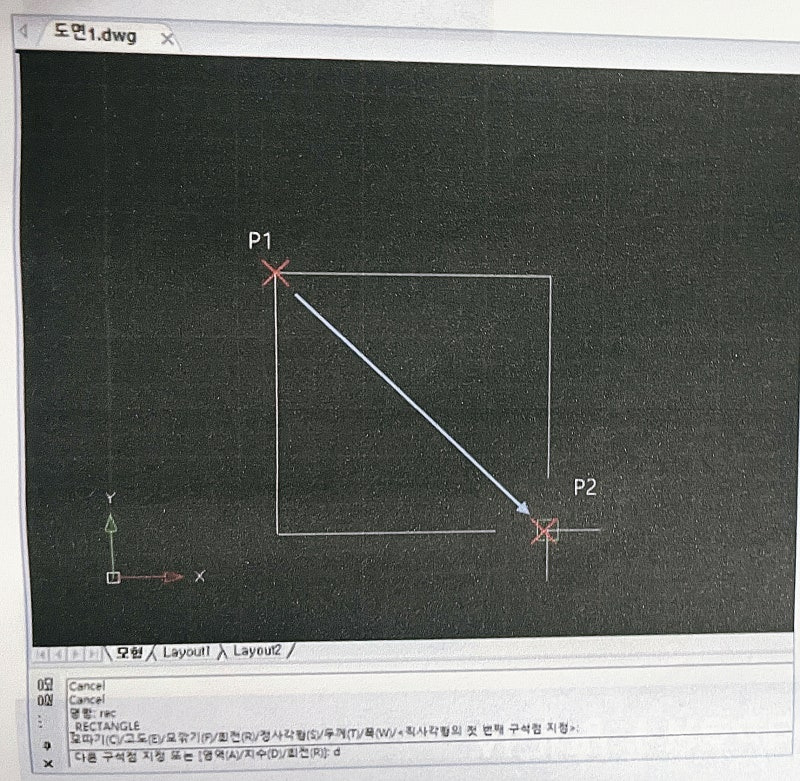

기본 실행 과정





명령 : rec

<직사각형의 첫 번째 구석점 지정> : P1 클릭

[영역(A)/치수(D)/회전(R)] : P2 클릭

​

치수 D는 Dimensional 약자이다.

주로 치수로 많이 하기 때문에 치수로 하는 방법은

​

명령 : rec

<첫 번째 구석점 지정> : P1 클릭

[영역(A)/치수(D)/회전(R)] : D 입력

Enter rectangle ​length​ <10> : 원하는 치수 값 입력

Enter rectangle ​width <10> : 원하는 치수 값 입력

[영역(A)/치수(D)/회전(R)] : 원하는 방향으로 클릭

​

​

​

마지막에 마우스를 움직여 원하는 위치를

지정해 줘야 실행이 완료된다.

​

​

​

​

​

​

알아두기

​

가로 : length

세로 : width

가장 실수가 많은 부분이 마지막에 원하는

위치로 지정해 줘야 완료가 되는데

생성된 것을 보고 ESC 키를 누른다.

꼭 위치를 지정해야 한다.
