캐드 기초 '선' 알아보기



선 Line에 대해서 알아보자

명령어 : L

​

선의 수학적 정의를 간단하게 설명하면

​

점이 움직인 궤적이며

너비나 높이는 없지만 길이는 가지고 있다.

선은 두 점 사이의 가장 짧은 거리를 나타낸다.

​

​

​

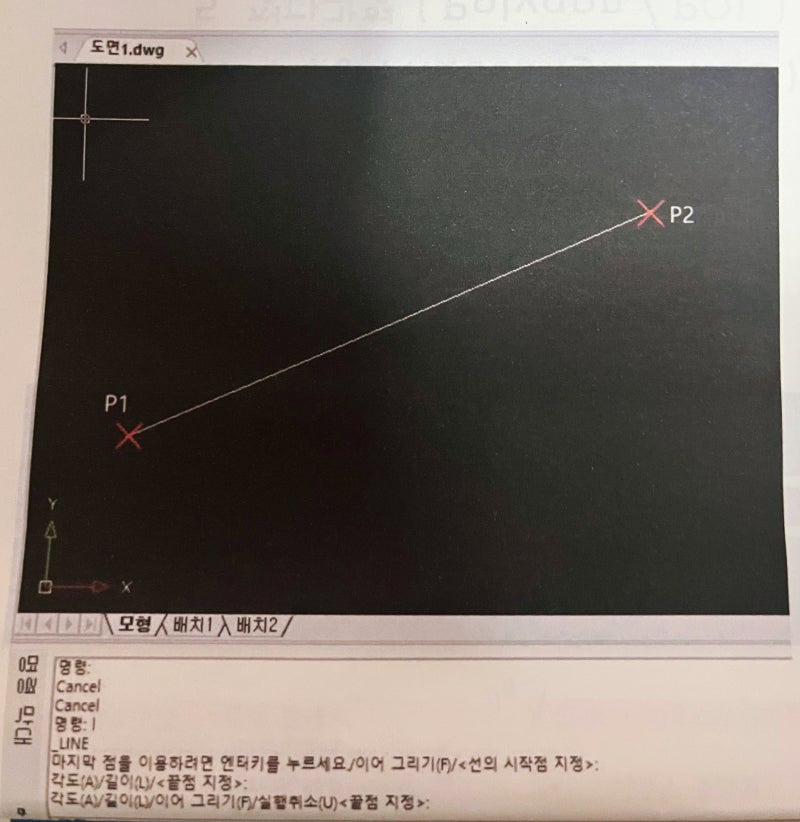

캐드 선의 기본 실행 과정

명령창에 L 입력하면

명령창에 <선의 시작점 지정> 하라고 나온다.

클릭으로 시작점을 지정해 주면 된다.

​

그다음은 <끝점 지정>하라고 나온다.

클릭으로 끝점을 지정해 주는 방법이 있고

각도(A)/길이(L)로 원하는 치수로 지정해 주는 방법이 있다.

​

각도(A)는 선의 각도로 ex) 45로 입력하면 45도로 선이 그어지고

길이(L) ex) 100으로 입력하면 100값만큼 선이 그어진다.

​

​

​

​

​

Tip

캐드 프로그램에서는 엔터를 Space BAR로 사용하면

작업 효율성이 증가한다.

물론 Enter 키도 가능하다.

​

F8 직교 모드

선을 직선으로 생성할 때 사용한다.
