캐드 기초 '원' 알아보기

원 : Circle

명령어 : C

원을 그리는 방법은 여러 가지가 있다

원에 대해서 알아보자

​

원의 정의

원은 가장 기본적인 도형이다.

원은 평면에서 고정된 점(중심)으로부터

일정한 거리(반지름) 만큼 떨어진 모든 점의 집합이다.

지름은 diameter

반지름은 radius라고 한다.

​

​

​

기본 실행 과정

​

명령창에 C

<원의 중심점 지정>하라고 명령창에 뜨면 클릭하여 지정

<반지름 값 지정> 마우스로 원에 크기 조정

지정 완료 후 Enter or Space bar

​

​

​

​

​

​

반지름 값을 입력하여 원을 정확하게 만들 수 있다.

<반지름 값 지정>에서 반지름 값을 키보드로 입력하면 된다.

​

​

​

​

​

명령창에 C를 입력하면

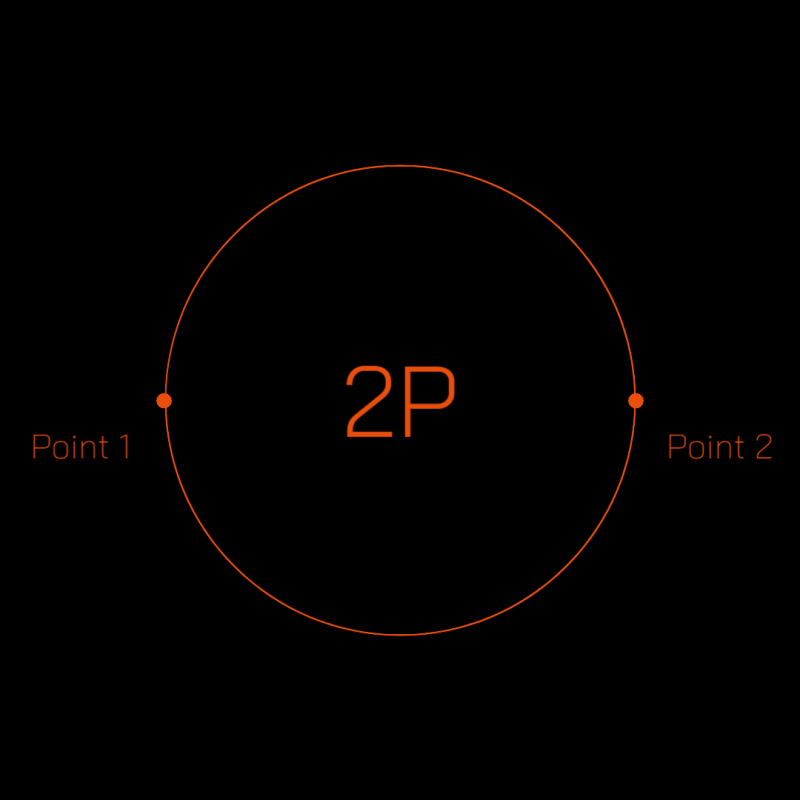

2P라는 방식으로도 원을 만들 수 있다.

2P는 two point의 약자로

원하는 포인트의 두 번의 클릭으로 원이 완성된다.

​

​

​

​

​

​3P도 2P와 같은 개념이다.

3개의 포인트로 원을 만드는 방식이다.

​

​

​

​

​

​TTT의 T는 Tangent 접선이라는 영어 단어의 약자이다.

어느 도형들 사이의 원을 딱 맞게

만들고 싶을 때 사용한다.

TTT이니 3개의 접선이 필요하다.

​

​

​

​

​

​

TTR은 2개의 접선과 반지름 값으로

만드는 방식이다.
